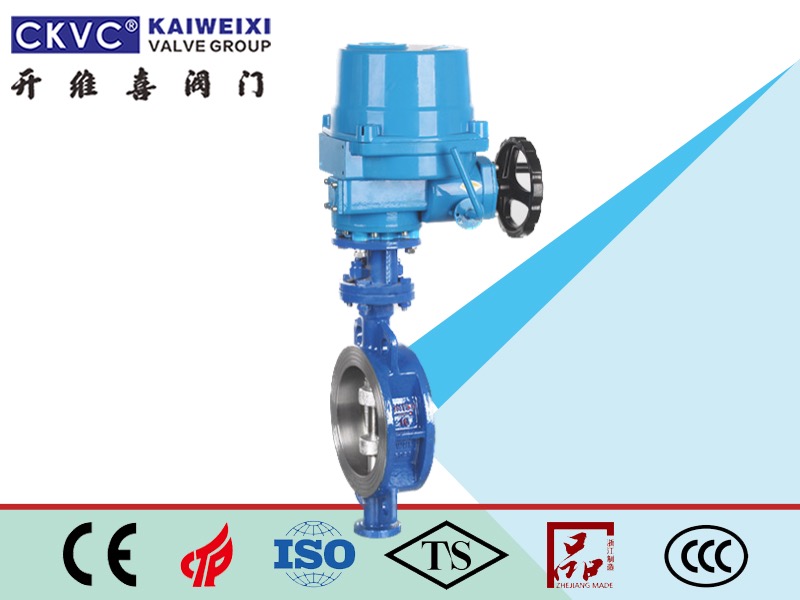

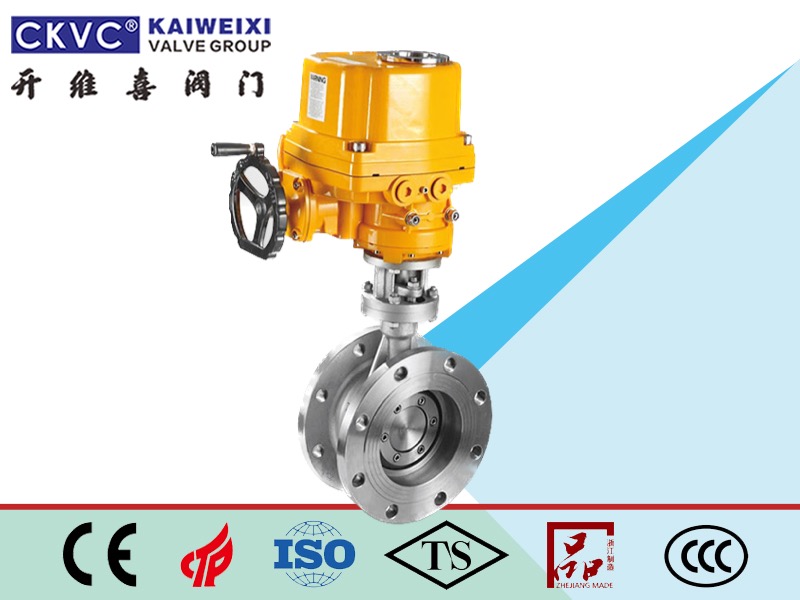

D943H/D943Y電動三偏心硬密封蝶閥

型號：D943H/D943Y
閥體材質：WCB/CF8
溫度：≤250℃
規格:DN50-DN2600
驅動方式:手電動
介質:水,氣體,蒸汽,油品等

詳情介紹

　　產品用途】

　　D43H、D343H、D643H、D943H PN10~PN100三偏心法蘭硬密封電動蝶閥采用精密的J型彈性密封圈和三偏心多層金屬硬密封結構，廣泛應用于金屬加工、電力、石油化工、給排水、市政建設等介質溫度400的工業管道中，用于調節流量和斷液。

　　【產品特點】

　　1.金屬硬密封蝶閥采用三偏心密封結構，閥座和蝶板幾乎無磨損，具有越來越緊的密封功能。

　　2.密封圈由不銹鋼制成，具有金屬硬密封和彈性密封的雙重優點。它具有優異的密封性能，耐腐蝕，使用壽命長，無論低溫和高溫。

　　3.蝶板密封面采用堆焊鈷基硬質合金，耐磨，使用壽命長。

　　4.大型蝶板采用桁架結構，強度高，通流面積大，流阻小。

　　5.金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向限制，不受空間位置影響，可以任意方向安裝。

　　6.驅動裝置可以安裝在多個工位(旋轉90或180)，方便用戶使用。

　　【閥門型號】

　　常見的三偏心法蘭硬密封電動蝶閥有d943h-6、d943h-10、d943h-16、d943h-25、d943h-40、d943h-64、d943h-100、d943y-6、d943y-10、d943y-16、d943y-16

　　【執行標準】

　　設計規范：GB/T 12238 API609

　　結構長度：GB/T 12221 API609 ASME B16.34

　　法蘭連接：GB/T 9113 API 609 ASME b 16.10 ISO 5752

　　試驗和檢驗：GB/T 13927-2000

　　【性能參數】

工作壓力(MPa)		0.6~10.0 (PN6-PN100)
口徑		DN50-DN4000
適用溫度()		400
適用介質		水、油、氣、醋酸類、硝酸類等其他介質
材料	閥體	WCB CF8 CF8 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
	蝶板	WCB CF8 CF8 鉻鉬鋼低溫鋼鎳合金 Monel Duplex Steel
	閥桿	2Cr13 F304 F316鉻鉬鋼低溫鋼鎳合金 Monel
	密封面	SS+柔性石墨不銹鋼司太立合金碳化鎢鎳合金 Monel
	填料	柔性石墨 PTFE

　　【外形尺寸】

PN	DN	L	H2	Ho2	E2	F2
0.6MPa	50	108	316	195	156	126
	65	112	336	205	156	126
	80	114	353	215	156	126
	100	127	380	220	168	126
	125	140	413	235	168	126
	150	140	466	275	250	126
	200	152	554	310	250	175
	250	165	630	365	250	175
	300	178	693	400	290	268
	350	190	771	460	290	268
	400	216	837	490	290	268
	450	222	892	520	290	268
	500	229	973	590	290	268
	600	267	1098	650	410	460
	700	292	1252	750	410	460
	800	318	1376	810	305	610
	900	330	1417	905	305	610
	1000	410	1575	960	385	650
	1200	470	1734	1150	385	650
	1400	530	1908	1220	535	745
	1600	600	2121	1410	535	745
	1800	670	2512	1515	660	820
	2000	950	2857	1710	660	820
	2200	1000	3124	1820	825	920
	2400	1110	3375	1925	825	920
	2600	1190	3830	2100	825	920
	2800	1270	4100	2235	825	920
	3000	1350	4410	2370	825	920
1.0MPa	50	108	316	218	156	126
	65	112	336	228	156	126
	80	114	353	238	156	126
	100	127	380	255	168	126
	125	140	413	270	168	126
	150	140	466	305	250	126
	200	152	554	362	250	175
	250	165	630	410	250	175
	300	178	693	444	290	268
	350	190	771	492	290	268
	400	216	837	522	290	268
	450	222	892	552	290	268
	500	229	973	606	290	268
	600	267	1098	666	410	460
	700	292	1252	762	410	460
	800	318	1575	1020	305	610
	900	330	1734	1075	305	610
	1000	410	1908	1235	385	650
	1200	470	2121	1355	385	650
	1400	530	2512	1600	535	745
	1600	600	2857	1725	535	745
	1800	670	3124	1970	660	820
	2000	950	3375	2080	660	820
	2200	1000	3780	2351	825	920
	2400	1110	3933	2425	825	920
