Q941F/Q947F電動法蘭球閥

型號：Q941F/Q947F
閥體材質：WCB/CF8
溫度：≤120℃
規格:DN50-DN1000
驅動方式:電動
介質:水,氣體

詳情介紹

　　一、電動法蘭球閥產品概述

　　電動法蘭球閥由YTR電動執行器和球閥組成。執行機構和閥門直接連接，外觀精致美觀。電動法蘭球閥可采用各種閥座，常溫型采用四氟密封，高溫型采用對位聚苯乙烯或金屬硬密封，具有摩擦系數低、操作扭矩小、***大泄漏量可達零泄漏等優點。可以選擇多種閥座材料，適用范圍更廣。電動法蘭球閥按結構可分為電動硬密封球閥和電動軟密封球閥。電動法蘭球閥YTR系列執行機構可直接接收計算機或工業儀表輸出的4 ~ 20 ADC或1 ~ 5vdc控制信號，根據閥門位置反饋信號與設定值的比較偏差，對執行機構驅動電機進行智能步進調節(PID調節),實現閥門或其他與執行機構匹配的裝置的精確定位，同時輸出4 ~ 20 ADC位置反饋信號。電動法蘭球閥特別適用于介質粘稠、含有顆粒和纖維的場合。目前，電動法蘭球閥廣泛應用于石油、化工、冶金、輕工、造紙、電站、制冷等領域。

　　二、電動法蘭球閥產品圖片

#FormatImgID_0#	#FormatImgID_1#

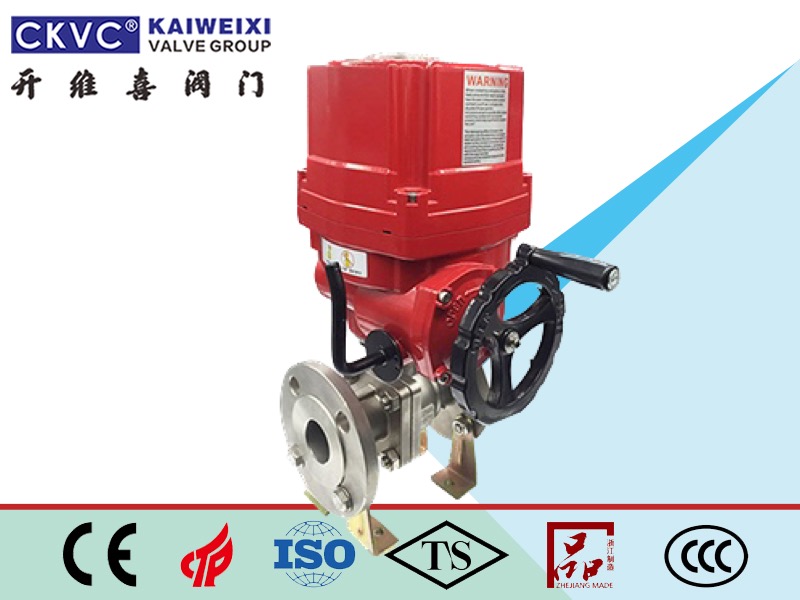

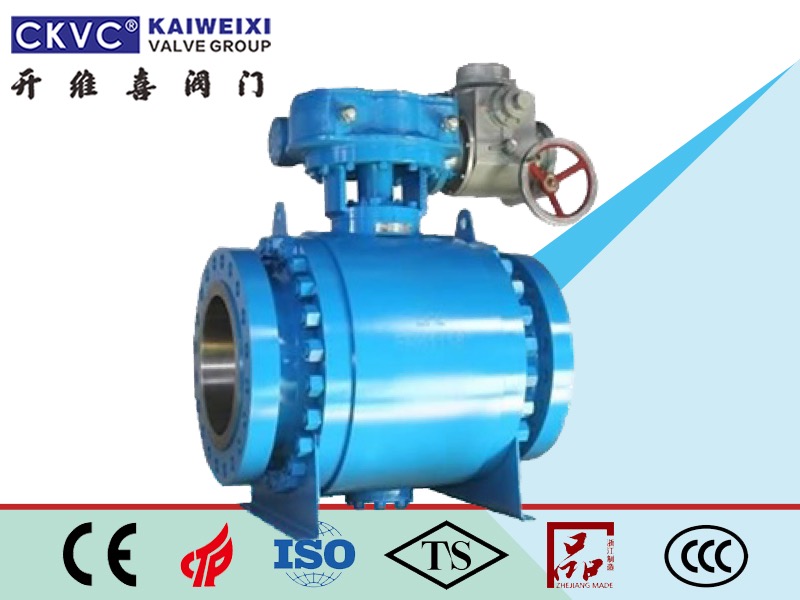

Q941電動法蘭球閥	Q941電動法蘭球閥

　　三、主要技術參數

　　1、閥體

閥體形式	直通鑄造球閥
公稱通徑	DN15300mm
公稱壓力	PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	GB/T9113、 JB/T79、HG20594及其他標準
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(錐螺紋、管螺紋)
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
閥體材料	鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、WCB+F46

　　2、閥內件

閥芯形式	O型球體閥芯+電子拋光
流量特性	近似快開特性
閥芯材料	不銹鋼(CF8、CF8M、CF3、CF3M)+氮化處理

　　3、執行器

執行器型號	YTR、3810R、DZW、HQ、PSQ
主要技術參數	電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5VDC、輸出信號：4-20mADC
	防護等級：相當IP65(或IP67)、隔爆標志：ExdBT4(CT5)、手操功能：手柄、手輪
	環境溫度：-25+70、環境濕度：95%

　　四、主要性能規范

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允許壓差(MPa)	公稱壓力
動作范圍	090
泄露量Q	按GB/T4213-92，小于額定KV0.01%
基本誤差	1%
回差	1%
死區	1%(可調)
可調范圍	250：1								350：1

　　五、主要零件材料

1	左閥體	WCB、CF8、CF8M、CF3M
2	右閥體	WCB、CF8、CF8M、CF3M
3	閥座	PEFE、PPL、304、316
4	球體	2Cr13、304、316
5	閥桿	2Cr13、304、316
6	密封填料	PTFE/柔性石墨
7	填料壓蓋	WCB、CF8、CF8M、CF3M
8	聯軸器	Q235A
9	執行器	配置執行器不同，材質也不相同

　　六、電動法蘭球閥主要連接尺寸

公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1、H2、H3、A、A1、A2	根據所配電動執行機構而定
PN1.6MPa法蘭連接尺寸
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-d	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法蘭連接尺寸
D	95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2	46	56	65	76	84	99	118	132	156	184	211	274	330	389
n-d	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
PN4.0MPa法蘭連接尺寸
D	95	105	115	140	150	165	185	200	235	270	300	375	450	515
D1	65	75	85	100	110	125	145	160	190	220	250	320	385	450
D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-d	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-30	12-22	16-33
PN6.3MPa法蘭連接尺寸
D	105	130	140	155	170	180	205	215	250	295	345	415	470	530
D1	75	90	100	110	125	135	160	170	200	240	280	345	400	460
D6	40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-d	4-14	4-18	4-18	4-22	4-22	4-22	8-22	8-22	8-26	8-30	8-33	12-36	12-36	16-36
